MASZ-ZAP zakupił system GEO CENTER – do pomiaru współosiowości otworów.
Posiadamy oprogramowanie oraz oprzyrządowanie do precyzyjnego ustawiania oraz kontroli współosiowości otworów w maszynach przemysłowych. Zastępuje on tradycyjne metody centrowania (np. strunowanie) nowoczesnymi pomiarami opartymi na technologii laserowej, co znacząco zwiększa dokładność oraz skraca czas realizacji prac.
1.1 Tradycyjna metoda centrowania otworów

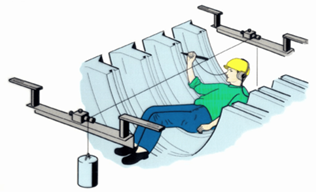

Tradycyjna metoda centrowania otworów opiera się najczęściej na wykorzystaniu napiętej struny (tzw. strunowanie) lub przyrządów mechanicznych. Proces polega na wyznaczeniu osi odniesienia poprzez fizyczne rozciągnięcie struny wzdłuż osi otworów.
Cechy tej metody:
- duża zależność od doświadczenia operatora,
- podatność na błędy wynikające z ugięcia struny lub warunków otoczenia,
- czasochłonność pomiarów,
- ograniczona dokładność, szczególnie przy dużych odległościach.
1.2 Laserowa metoda centrowania otworów

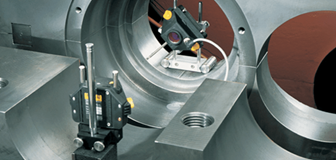

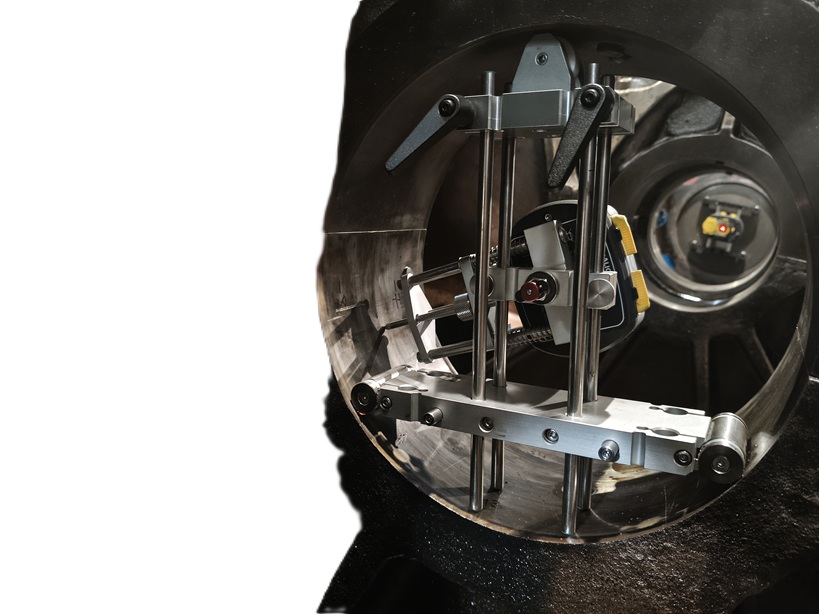

Nowoczesna metoda laserowa wykorzystuje precyzyjne czujniki oraz wiązkę laserową do wyznaczania osi geometrycznej otworów. System Geo Center bazuje na technologii laserowej, eliminując większość błędów charakterystycznych dla metod tradycyjnych.
Zalety metody laserowej:
- wysoka dokładność pomiarowa,
- szybki czas wykonania pomiarów,
- możliwość pracy na dużych odległościach,
- cyfrowa rejestracja i analiza wyników,
- mniejsza zależność od warunków zewnętrznych.

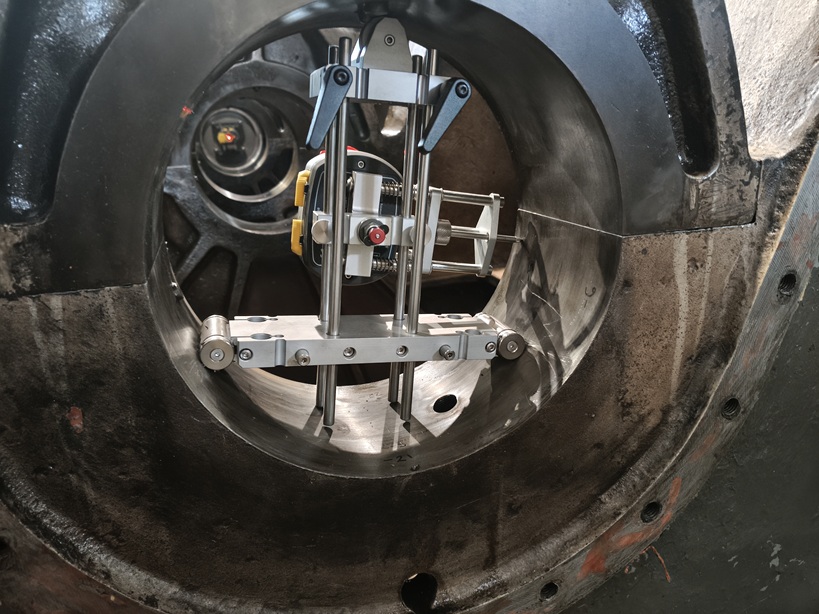

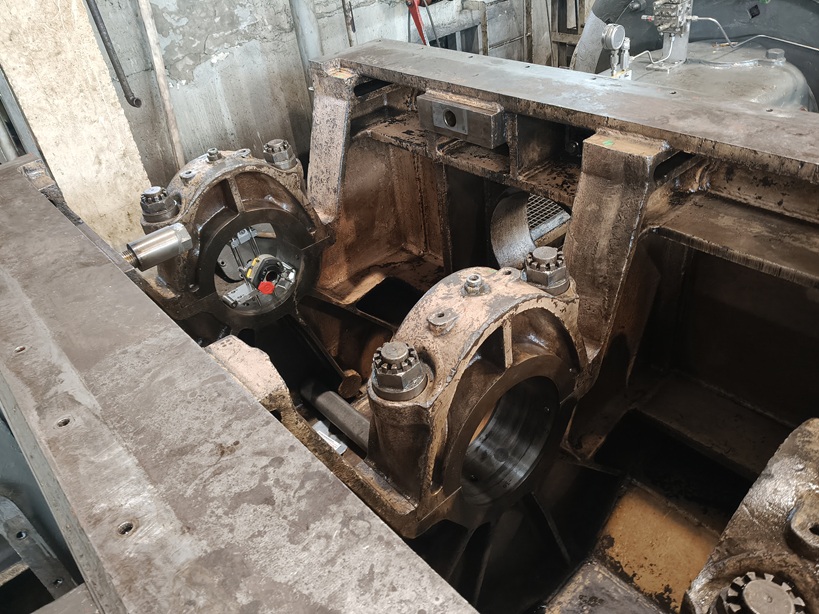

System umożliwia pomiar współosiowości kozłów łożyskowych w dużych sprężarkach tłokowych oraz silnikach spalinowych. Przy jego użyciu można również precyzyjnie ustawiać kierownice i uszczelnienia w turbinach parowych, gazowych oraz sprężarkach wirowych.

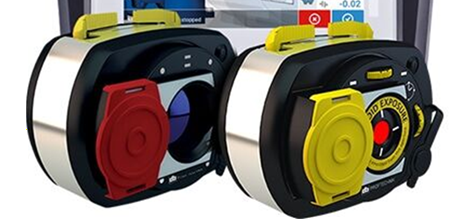

W systemie zastosowano nowoczesne czujniki laserowe Sensalign 7, które zapewniają wysoką dokładność i powtarzalność pomiarów.
Urządzenie obsługuje średnice otworów w zakresie od 120 mm do 810 mm, co czyni je uniwersalnym narzędziem w diagnostyce i ustawianiu maszyn przemysłowych.
