Regeneracja armatury przemysłowej

Remonty zaworów i pozostałej armatury przemysłowej:

  • zaworów bezpieczeństwa z ustawieniem pracy na stacji prób,
  • zaworów odcinających,
  • zaworów zwrotnych,
  • zaworów kulowych,
  • zasuw,
  • przepustnic,
  • płynowskazów,
  • kurków,
  • pozostałej armatury przemysłowej od  DN 5 do DN 1000.

Najczęściej regenerowanymi częściami armatury przemysłowej są:

  • korpusy,
  • kliny zasuw,
  • gniazda zaworowe.

Najczęściej wykonywanymi częściami zamiennymi do armatury przemysłowej są:

  • wrzeciona, grzybki,
  • kostki zasuw,
  • tuleje.

Po przeprowadzonym remoncie armatura sprawdzana na stanowiskach do prób ciśnieniowych w zakresie ciśnień:

  • próby hydrauliczne do 60 MPa dla armatury kołnierzowej i spawanej,
  • próby pneumatyczne do 45 MPa dla armatury kołnierzowej i spawanej.

Wynik próby potwierdzany jest wykresem.

Regeneracja połączeń kołnierzowych rurociągów i aparatów w miejscu zabudowy przy pomocy przenośnej wytaczarki do kołnierzy TDF – 1A

TDF – 1A – Maszyna do obróbki kołnierzy o płaskiej konstrukcji z możliwością wytaczania stożków, obróbki powierzchni uszczelniających, tulei, korpusów pomp, turbin itp., zakres średnic  0-800 mm.

Szczególne zastosowanie do obróbki:

  • kołnierzy każdego rodzaju,
  • korpusów armatury,
  • kołnierzy zbiorników,
  • wymienników ciepła,
  • do obróbki powierzchni uszczelniających – gładkich i rowkowych spiralnie,
  • do wytaczania rowków,
  • do przygotowywania pod spawanie,
  • do wytaczania stożkowego i osiowego oraz do najróżniejszych prac tokarskich na budowie.

Wytaczarkę montujemy w otworach kołnierza ponad obrabianą powierzchnią na krzyżaku ustawionym na czterech trzpieniach, co umożliwia bardzo dobry widok na powierzchnię obrabianą. W przypadku gdy nie jest zachowany podział otworów co 90° na kołnierzu stosuje się specjalne oprzyrządowanie.

W przypadku potrzeby obróbki całej powierzchni kołnierza, gdy mocowanie bezpośrednie na nim nie jest możliwe – stosuje się kozły mocowane w otworach kołnierza. Ustawienie maszyny w płaszczyźnie równoległej i w osi dokonywane jest przy pomocy zintegrowanego układu ustawienia. Dokładną równoległość osiąga się przez ustawienie pionowych kolumn, przy pomocy precyzyjnego gwintu. Czujniki zegarowe wykorzystywane w unikalnym systemie centrowania, umożliwiają koncentryczność do 0,025 mm.



Maszyna wyposażona jest w napęd elektryczny o mocy 600W zasilany prądem o napięciu 239V/50Hz.



Parametry pracy:

  • Zakres toczenia poprzecznego od 0 – 800 mm.
  • Wytaczarka ta zapewnia dodatkowy ręczny posuw osiowy 30 mm, pomimo tej dodatkowej funkcji wysokość zabudowy wynosi tylko 310 mm. Dzięki dodatkowemu posuwowi nadaje się szczególnie do wytaczania rowków pod uszczelnienie każdego rodzaju.

W wytaczarce zainstalowano centralnie dwu-posuwową głowicę do toczenia poprzecznego (0,1 mm/obrót i 1 mm/obrót) umożliwiającą posuw osiowy i posuw wgłębny noża przy obracającym się nożu. Wytaczarka także posiada głowicę kątową co umożliwia toczenie powierzchni stożkowych (kąt 0°-120°).

Zaletami wytaczarki TDF – 1A są:

  • mały ciężar i wymiary,
  • automatyczny posuw promieniowy,
  • ręczny posuw osiowy,
  • znakomita sztywność,
  • wielostronna możliwość nastawienia w zakresie centrowania i wysokości,
  • silny napęd za pomocą silnika elektrycznego,
  • szybkie zamocowanie w dowolnym położeniu,
  • obróbka na instalacji w przypadku braku możliwości demontażu.

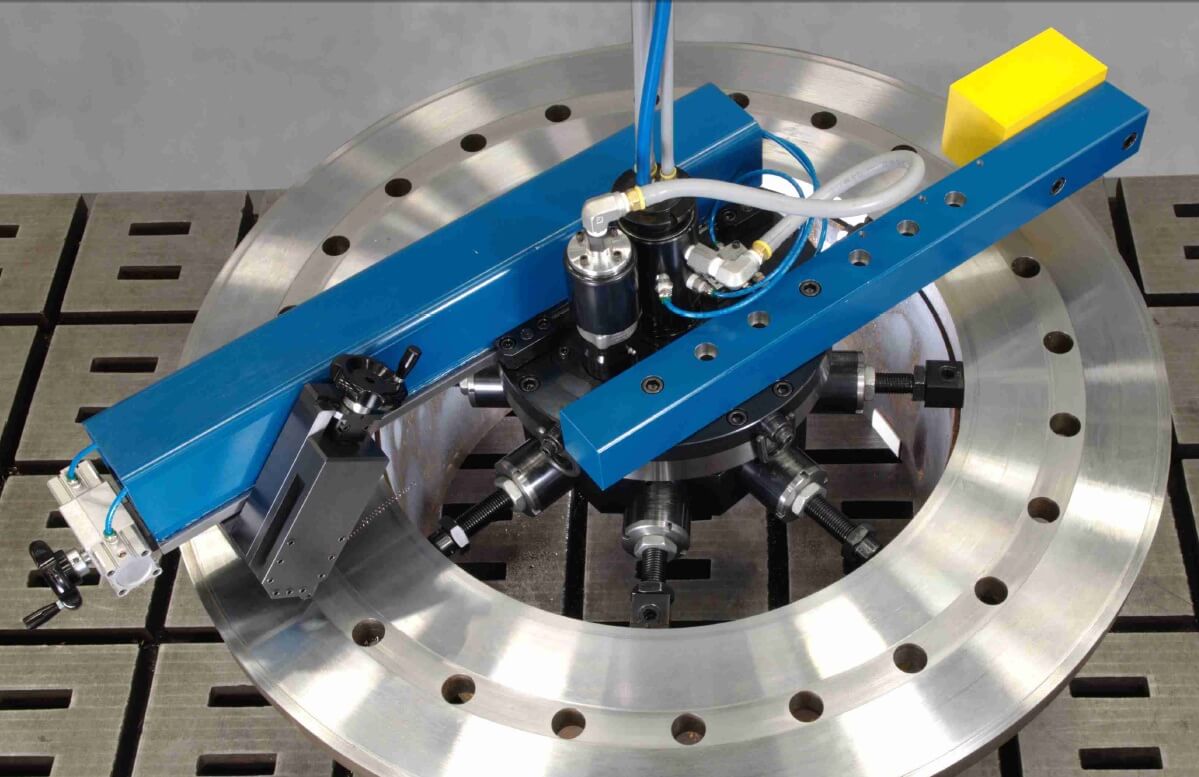

Obrabiarka przenośna do kołnierzy typ Flange Facer FF6200 firmy CLIMAX – to kolejna nasza obrabiarka umożliwiająca regenerację kołnierzy bezpośrednio na instalacji , która znacząco wpływa na zwiększenie parametrów obróbki mobilnej oferowanej dotychczas przez naszą firmę.

Szybkość, wszechstronność oraz niebywała sztywność mocowania to trzy cechy najlepiej opisujące obrabiarkę FF6200. Dostarcza ona wysoki moment obrotowy, który ułatwia obróbkę kołnierzy, dzięki czemu redukujemy kosztowne demontaże oraz niepotrzebny czas przestoju instalacji. Obrabiarka FF6200 pozwala na planowanie, ukosowanie, fazowanie, pogłębianie walcowe lub przecinanie i przygotowanie pod spawanie, w zakresie średnic od 300 do 1400 mm i może być montowana zarówno na średnicy wewnętrznej jak i zewnętrznej kołnierzy.

Montaż urządzenia na średnicach: zewnętrznej i wewnętrznej.

Proponujemy obejrzenie krótkiego filmu obrazującego pracę wytaczarki:
